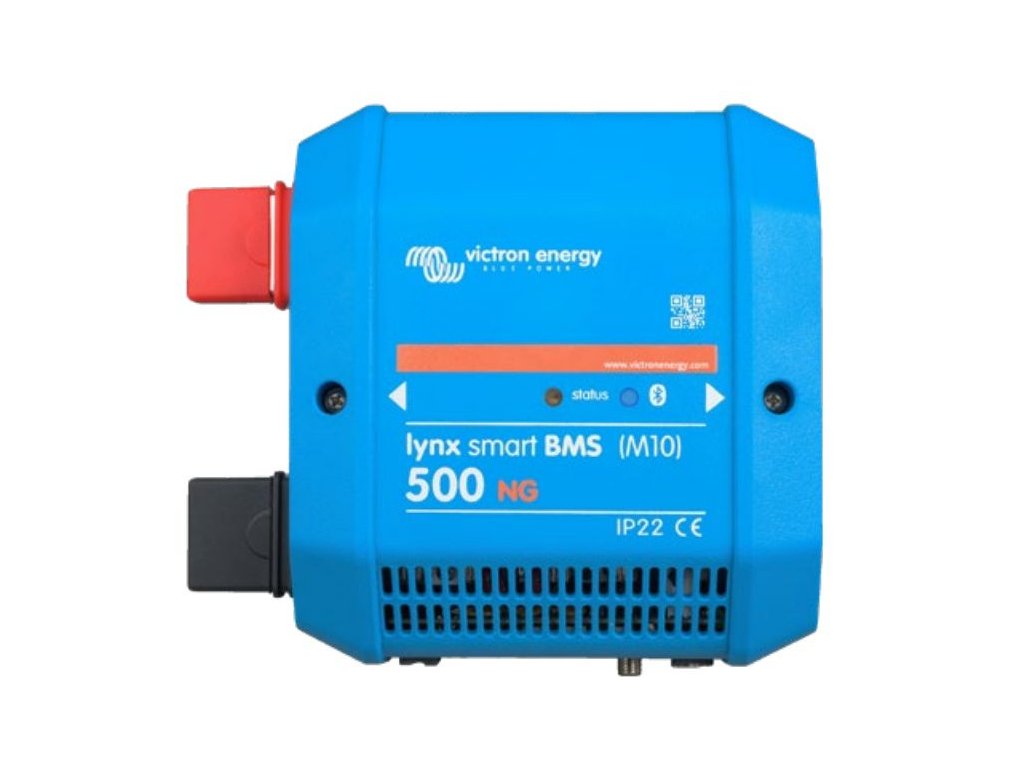

Victron Energy Lynx Smart BMS 500 NG (M10)

Detailní popis produktu

Lynx Smart BMS NG je speciální systém pro správu baterií (BMS) navržený speciálně pro lithiové baterie Victron Energy NG.Tyto baterie využívají technologii lithium-železo-fosfátu (LiFePO4) a jsou k dispozici ve variantách 12,8 V, 25,6 V a 51,2 V s různými kapacitami. Lze je konfigurovat v sériovém, paralelním a sériově/paralelním uspořádání, což umožňuje vytvářet bateriové banky se systémovým napětím 12 V, 24 V nebo 48 V. Maximální počet baterií v jednom systému je 50, což umožňuje maximální skladování energie 192 kWh v systému 12V a až 384 kWh v systému 24V a 48V. Maximální kapacitu pro ukládání energie lze znásobit paralelním zapojením více systémů Lynx Smart BMS, což rovněž zajišťuje redundanci v případě selhání jedné bateriové banky.  Z různých systémů BMS, které jsou k dispozici pro zcela nové lithiové baterie NG, je Lynx Smart BMS NG nejbohatší a nejkomplexnější variantou a lze ji bez problémů integrovat s ostatními produkty M10 v systému Lynx Distributor. Je k dispozici ve verzích 500 A (M10) a 1000 A (M10). Vestavěný stykač 500 A nebo 1000 A- K dispozici ve verzích 500 A (M10) a 1000 A (M10).- Funguje jako sekundární bezpečnostní systém pro ochranu baterie v případě selhání primárních ovládacích prvků (ATC, ATD a/nebo DVCC).- Vhodný jako dálkově ovládaný hlavní systémový spínač. Přednabíjecí obvod- Zabraňuje vysokým rozběhovým proudům při připojování kapacitních zátěží, jako jsou měniče.- Eliminuje potřebu externích přednabíjecích zařízení. Monitorování a kontrola- Připojení Bluetooth pro monitorování a ovládání prostřednictvím aplikace VictronConnect nebo VE.Can připojení v kombinaci sGX zařízeními, jako je Cerbo GX nebo Ekrano GX, a portálem VRM.- Odečet napětí a teplot článků také na zařízeních GX a portálu VRM.- Vestavěný monitor baterie poskytuje údaje, jako je stav nabití, napětí, proud, historická data, informace o stavu a další údaje v reálném čase.v reálném čase.- Přehledná diagnostika s okamžitým odečtem údajů. DVCC a kontakty ATC/ATD- Kompatibilní střídače/nabíječky Victron, nabíječka baterií Orion XS 12/12-50A DC-DC a solární regulátory nabíjení jsou automaticky řízeny prostřednictvím připojeného zařízení GX a DVCC.- Kontakty ATC/ATD lze použít k ovládání dalších nabíječek a zátěží, které mají port pro vzdálené zapnutí/vypnutí. Programovatelné relé- Lze použít buď jako poplachové relé (v kombinaci s předpoplachem), nebo k ovládání alternátoru přes jeho externí regulátor (kabel zapalování).- Funkce Režim ATC alternátoru pro bezpečné odpojení alternátoru před odpojením baterie. Svorka AUX- Vestavěný pomocný zdroj napájení (1,1 A při systémovém napětí) pro napájení specifických zátěží (např. zařízení GX) po vypnutí BMS.- Automatické vypnutí BMS a připojení AUX, pokud není do 5 minut po nízkém napětí zjištěno žádné nabíjecí napětí.události. Datová komunikace VE.Can a NMEA 2000- Snadné připojení a komunikace se zařízeními GX prostřednictvím VE.Can pomocí standardního síťového kabelu RJ45.- Integrace do námořních sítí prostřednictvím protokolu NMEA 2000 (vyžaduje kabel VE.Can na NMEA 2000 micro-C male). Monitorování pojistek rozdělovače Lynx- Monitorování stavu pojistek až 4 připojených rozdělovačů Lynx prostřednictvím VictronConnect nebo zařízení GX.- Přijímání alarmů v případě přepálených pojistek. Paralelní redundantní Lynx Smart BMS- Nová funkce paralelní redundance pro systémy Lynx Smart BMS a Lynx Smart BMS řady NG umožňuje použití více systémů Lynx BMS v jedné instalaci. Každý z nich má vlastní baterii a dohromady tvoří jeden redundantní bateriový systém. Paralelně lze zapojit až 5 BMS. TECHNICKÉ PARAMETRY Lynx Smart BMS 500 NG (M10)Napětí baterie: 9-60 VDCMaximální vstupní napětí: 75 VDCPodporuje systémová napětí: 12, 24 a 48VJmenovitý trvalý proud hlavního bezpečnostního stykače: 500 A trvaleJmenovitý špičkový proud hlavního bezpečnostního stykače: 600 A 5 minutSpotřeba ve vypnutém stavu: 0,3 mA pro všechna napětíSpotřeba ve Stand By: ca 0,6 WSpotřeba v zapnutém stavu: ca 2,7 WProudová sběrnice: 8x30 mm měď, otvory pro šrouby M10VE.Can: RJ45Datové bateriové kabely: 3 polové konektory se šrouby M8, až 50 připojitelných bateriíRozměry: 190/180/80 mmHmotnost: 1,9 kgPracovní a skladovací teplota: -40°C-+60°CVlhkost: max 95% nekondenzujícíOchrana proti vodě a vniknutí předmětů: IP22 Návod k použítí česky v online verzi - Lynx Smart BMS 500/1000 NG (M10) - přeloženo pomocí Google Translator.
